Ррадиоконструктор "Колибри"
(
Дополнение к статье в "Радио" 1999, ╧ 1, стр. 59-61)
Г. Минаков, М. Федосов, Д. Травинов

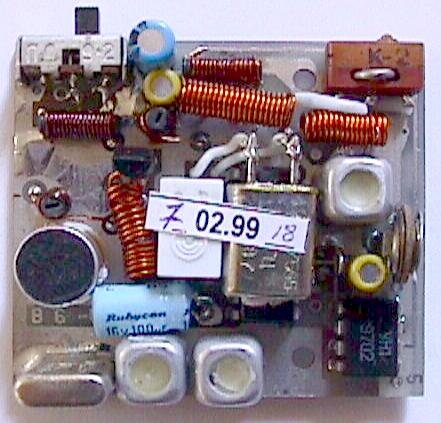

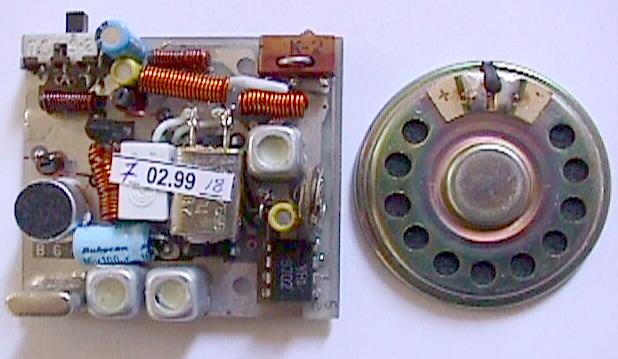

Радиостанция ⌠Колибри■ выпускается в виде набора √ радиоконструктора. В него входят собранная и отлаженная плата, громкоговоритель, техническое описание и руководство по сборке и настройке радиостанции. Радиоконструктор можно приобрести по почте наложенным платежом. Его цена по состоянию на конец марта √ 550 руб. Адрес для заказов: 103031, Москва, аб. ящ. 101 (⌠Колибри■). Телефон: (095) 442-24-15.


Рекомендации по сборке

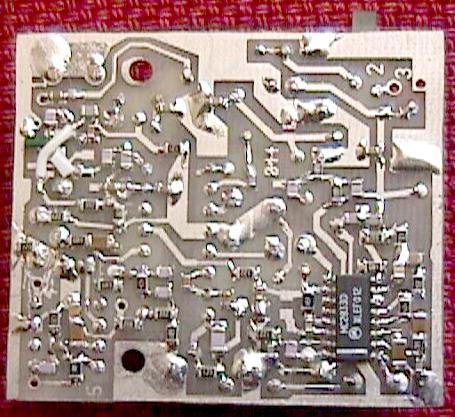

Ручная сборка плат с элементами поверхностного монтажа требует повышенной аккуратности и применения соответствующих инструментов. Рекомендуется использовать паяльник мощностью не более 25 Вт с регулятором температуры жала паяльника. Жало заточите по размеру монтируемых элементов (ширина жала около 3 мм), что обеспечит точную и аккуратную пайку и не допустит перегрев элементов для поверхностного монтажа. Установку элементов можно проводить остро заточенным пинцетом.

Сборку платы начните с установки поверхностно монтируемых элементов и заканчивайте наиболее массивными элементами (кварцевые резонаторы, переключатели и др.). При установке микросхем и транзисторов на плату следите за отсутствие статического электричества на рабочем месте, которое может вывести транзисторы и микросхемы из строя или ухудшить их параметры, жало паяльника, и сам сборщик должны быть заземлены. Не допускается применение кислотосодержащих флюсов, можно использовать канифоль или спиртовой раствор канифоли. Промывку платы рекомендуется проводить до установки микро- фона и механических переключателей, спиртовой раствор канифоли, образующийся при промывке, приводит эти элементы в негодность. Собранную печатную плату не подвергайте механическим нагрузкам на изгиб, при механических деформациях выходят из строя элементы поверхностного монтажа.

При конструировании радиостанции выключатели S1 S2 и регулятор подавителя шумов могут быть демонтированы с печатной платы и установлены на корпус радиостанции, допускается использовать другие типы переключателей и другой тип переменного резистора.

Элементная база

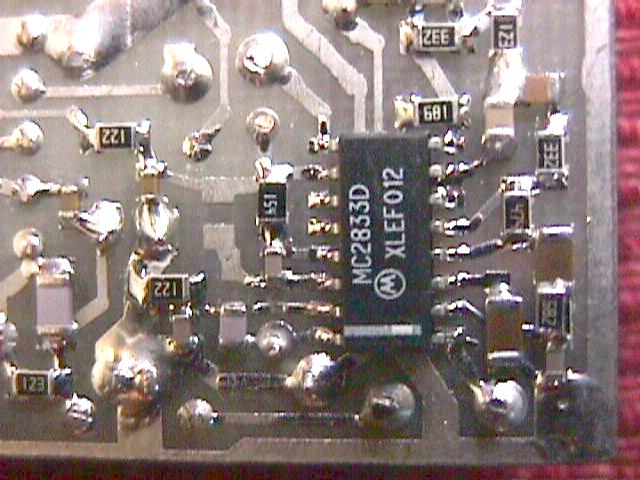

В радиостанции применены резисторы и конденсаторы для поверхностного монтажа типоразмера 0805 (первые две цифры определяют длину, а вторые - ширину элемента в сотых долях дюйма, один дюйм равен 2,54 см). Конденсаторы емкостью 0,47 мкФ и 1500 пФ имеют типоразмер 1206. Например, элемент 0805 имеет размеры около 2,0*1,3 мм. Электролитические конденсаторы типа К50-35 или К50-40. Установка порога подавителя шумов осуществляют подстроечным резистором типа СПЗ-38а. Фильтр промежуточной частоты Z1 типа ФП1П1-60.02. Для включения питания применяется переключатель ПД9-2, а для управления режимами "Прием"/"Передача" - МП7. Кварцевые резонаторы определяют частоту настройки радиостанции, их частоты определяются из условия: частота кварца передатчика Fpaб/2, частота кварца приемника Fраб-465, где, Fраб - рабочая частота радиостанции в кГц. В радиостанции может быть применен микрофон МКЭ-332. Микросхемы DA2 и DA3 применены в корпусе DIP, а микросхема DA1 - в корпусе для поверхностного монтажа. Транзистор в усилителе высокой частоты VT1 типа КТ368А9 (в корпусе для поверхностного монтажа. В радиостанции можно использовать любую динамическую головку сопротивлением 8...16 Ом. На печатной плате радиостанции помимо приемника и передатчика расположены выключатель питания, кнопка для управления режимами "Прием"/"Передача", микрофон и построечный резистор подавителя шумов. Плата, на которой собран приемопередатчик, совместно с батареями питания может быть помещена в корпус, имеющий размеры пачки сигарет.
