Программа моделирования антенн MMANA-GAL


MMANA-GAL - это программа для расчета и анализа антенн  методом моментов. Вычислительной основой программы является модифицированный под соврменные условия MININEC3. MMANA-GAL позволяет:

  • рассчитывать любые типы антенн,  которые можно представить как произвольный набор проводов;
  • производить расчет  на любой частоте;
  • создавать и редактировать описания антенны, как указанием цифровых координат, так и в графическом редакторе (просто рисовать антенну  "мышкой")

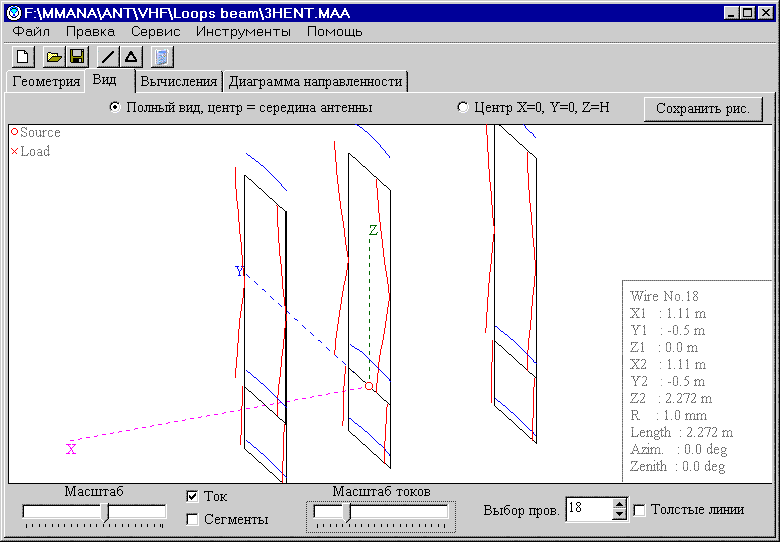

  • рассматривать множество разных видов антенны;

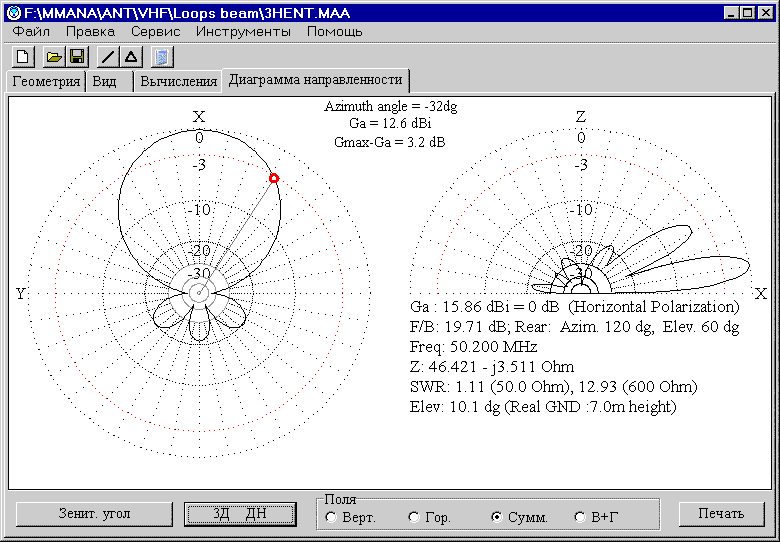

  • рассчитывать диаграммы направленности (ДН) в вертикальной и горизонтальной плоскостях;

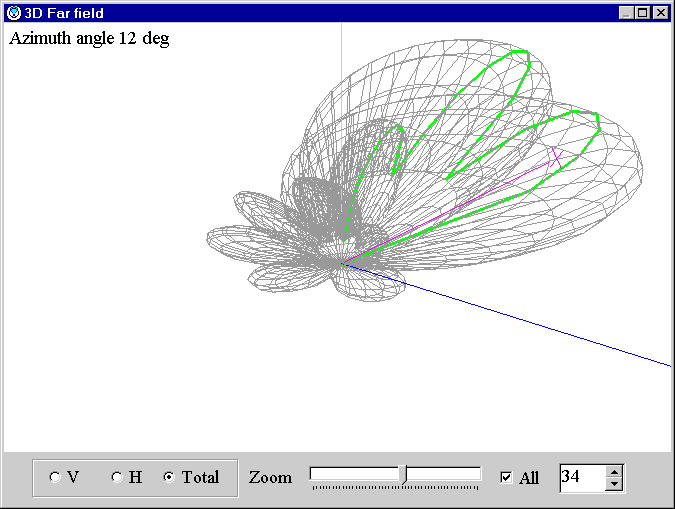

  • строить трехмерные диаграммы направленности;

  • одновременно сравнивать результаты моделирования нескольких разных антенн;
  • редактировать каждый элемент антенны, включая возможность изменения  его форму;

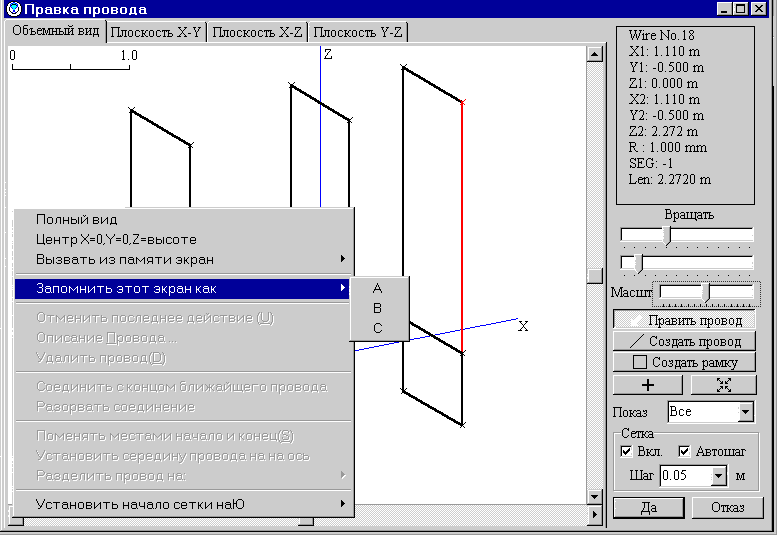

  • редактировать описание каждого провода антенны простым перетаскиванием "мышкой";
  • просчитывать комбинированные (состоящие из нескольких, разных диаметров) провода;
  • создавать стеки, в качестве элемента стека можно использовать любую;
  • оптимизировать антенну, гибко настраивая цели оптимизации: Zвх, КСВ, усиление, F/B, минимум вертикального угла излучения;
  • задавать изменение при оптимизации более 90 параметров антенны, возможно описание совместного (зависимого) изменения нескольких параметров;
  • сохранять все шаги оптимизации в виде отдельной таблицы для последующего анализа;

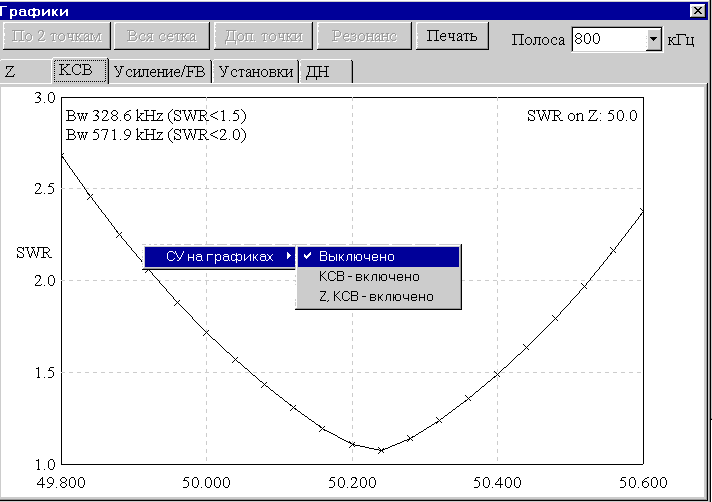

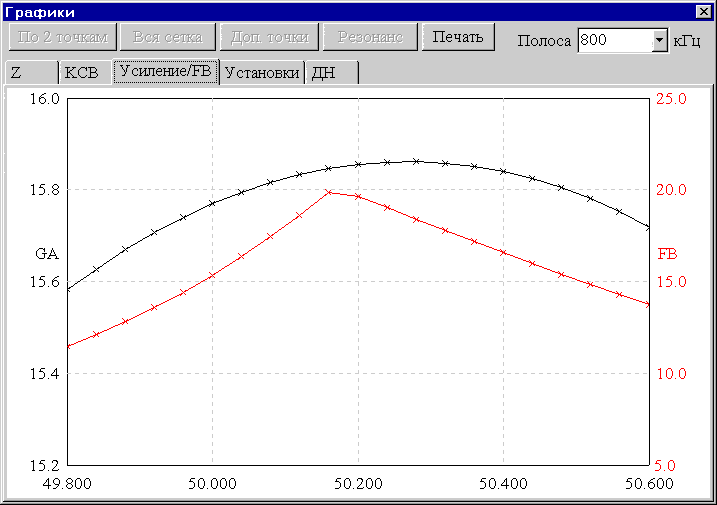

  • строить множество разнообразных частотных графиков: Zвх, КСВ, усиление, F/B, ДН;
  • автоматически рассчитывать разные согласующие устройства, с возможностью включать и выключать их при построении графиков;
  • создавать таблицы для всех переменных расчетных данных:  токов в каждой точке антенны, зависимости усиления от углов, изменение основных параметров антенны  от частоты, напряженности полей антенны в заданной области пространства;
  • рассчитывать катушки, контура, СУ на LС элементах, СУ на отрезках длинных линий (несколько видов), индуктивности и емкости, выполненные из отрезков коаксиального кабеля.
  • Не имеет ограничений по взаимному расположению проводов. Максимальное число: проводов ≈ 512, источников ≈ 64, нагрузок ≈ 100.

Более подробную информацию о MMANA можно прочесть в журнале "Радио" N6-9 за 2001 год,  в книгах одного из авторов программы Гончаренко И. В. (DL2KQ EU1TT), а также найти на домашних страничках авторов программы: DL1PBD  и DL2KQ.


.
