Мотор, движимый по радио
Radio News, май 1928

(журнал «Радиолюбитель», 1928, № 9, с. 323)

Известым американским радиоконструктором Дженкинсом сконструирован недавно любопытный моторчик, работающий непосредственно от тока в антенне даже от... грозовых разрядов. Настоящий моторчик во время работы радиовещательной станции был включен в антенну и вращался беспрерывно, давая иллюзию "вечного движения".

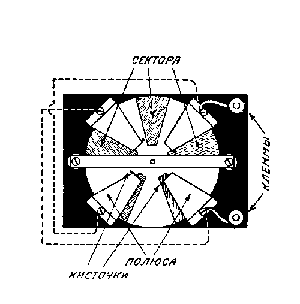

Основанием моторчика служит эбонитовая дощечка с укрепленными на ней зажимами. Ротор представляет собою тонкий и очень легкий слюдяной диск, укрепленный на тонкой стальной оси, укрепляющейся одним своим концом в специальный подпятник на дощечке, а другим в верхнюю планку. На диске наклеены в виде правильного пятиконечника станиолевые секторы, служащие «якорной обмоткой». Над самым диском расположены на равных расстояниях друг от друга четыре «полюсных наконечника». Диаметрально расположенные наконечники соединены между собой проводами. Каждая пара наконечников соединена со входной клеммой прибора. На каждом полюсе прикреплена маленькая кисточка («щетка») из фольги, создающая контакт с подвижными секторами. Кисточек — 4, подвижных сееторов — 5 и размеры их таковы, что в любом положении диска одна из кисточек находится в контакте с каким-либо сектором. Работает прибор следующим образом. Если одна пара противоположных полюсов будет заряжена положительно, а другая отрицательно, то кисточки передадут одноименные заряды подвижным секторам. Последние немедленно оттолкнутся н начнут приближаться к соседним полюсам обратного знака. Когда сектор приблизится к новому полюсу вплотную, кисточка этого полюса коснется его и зарядит вновь одноименно (но другим знаком), сектор вновь оттолкнется и т. д. Это будет повторяться с каждым из подвижных секторов и в результате мы можем получить непрерывное вращение. Перезарядка полюсов от переменных радиотоков на вращение диска не повлияет, так как перемена заряда будет происходить у обеих пар полюсов одновременно.
Необходимю соблюдать одно условие при устройстве кисточек: мотор все время вращается в одну сторону и листочки необходимо расположить так, чтобы они немного отставали от полюса в направлении вращения и контакт получался бы в тот момент, когда подвижной сектор слегка пройдет полюс. Это нужно для того, чтобы отталкивание от полюса шло в том же направлении, что и притяжение.Основные условия при постройке: чрезвычайно строгая изоляция, легкость вращения ротора и правильное расположение кистей. Весьма рекомендуется ротор поставить на «камни» от часов.
О практическом применении подобного моторчика, разумеется, не может быть и речи.
